TK Home Solutions Siena 600: Montage und Einbau – Schritt für Schritt erklärt
Der TK Home Solutions Siena 600 ist ein vielseitiger Hublift für Treppen, der sich dank durchdachter Modulbauweise flexibel an unterschiedlichste Geometrien anpassen lässt. Die Montage erfordert jedoch einen präzisen Arbeitsablauf, der von der Vermessung bis zur finalen Funktionsprüfung reicht. In diesem Artikel zeigt TreppenliftExperte die wichtigsten Schritte und Fallstricke beim Einbau des Siena 600 – praxisnah und detailliert.

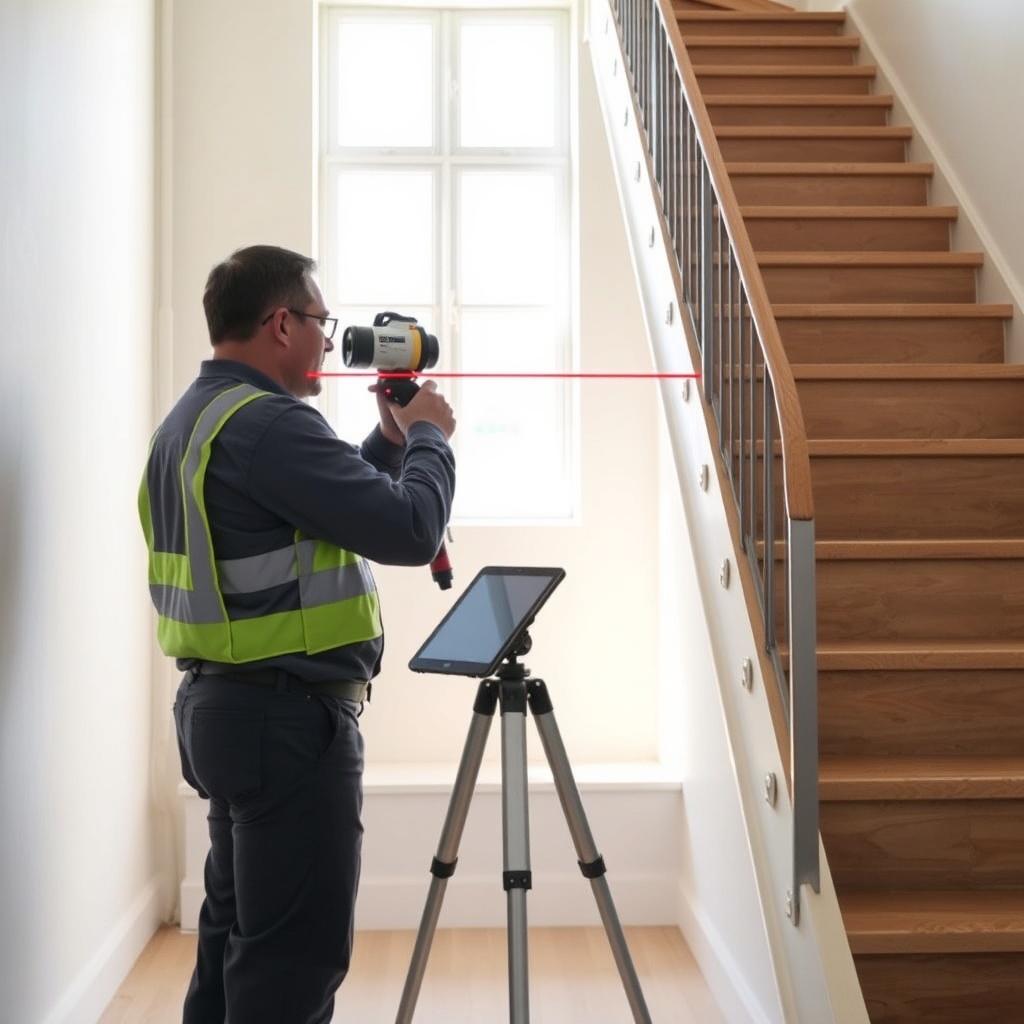

Wie wird die Treppe vor der Montage vermessen?
Bevor der Siena 600 montiert werden kann, steht eine exakte Treppenvermessung an. Der Servicetechniker nimmt dabei folgende Maße auf: Steigungshöhe, Auftrittstiefe, Treppenbreite und den Abstand zur Wand oder zum Geländer. Bei Kurventreppen wird zudem der Radius des Schienenverlaufs bestimmt – der Siena 600 kommt hier mit einem minimalen Kurvenradius von 300 mm aus.
Besonders wichtig ist die Überprüfung der Wandbeschaffenheit. Der Lift wird immer bauseits an der Wand oder einer Treppenstufe verankert. Nach der Vermessung wird eine dreidimensionale Schienenführung modelliert und individuell gefertigt. Die Vor-Ort-Montage dauert in der Regel zwei bis drei Tage – bei Standardtreppen mit geradlinigem Verlauf oft nur einen Tag.
Welche Werkzeuge und Teile werden benötigt?
Der Montagekoffer für den Siena 600 enthält standardmäßig: Schraubenschlüssel (Maulweite 10–19 mm), Inbusschlüsselsatz, Torx-Bits, Wasserwaage, Bohrmaschine mit Steinbohrern (Ø 6 mm und 8 mm), Dübel und Edelstahlschrauben (M8 und M10). Der Lift selbst kommt als Vormontage-Set: Schiene in Segmenten (à 1,2 m für gerade Strecken, kürzer für Kurven), Sitzschiene mit Klappsitz, Motor-Getriebe-Einheit und Steuerungselektronik.
Das System arbeitet mit einem bürstenlosen Gleichstrommotor (BLDC), der sehr leise läuft. Zusätzlich liegt ein Netzteil (230 V / 50 Hz) mit Notstromversorgung bei. Die Montage erfolgt grundsätzlich durch zertifizierte Fachkräfte von TK Home Solutions – Eigeninstallation ist aus Sicherheitsgründen nicht vorgesehen.
Wie wird die Schiene montiert?

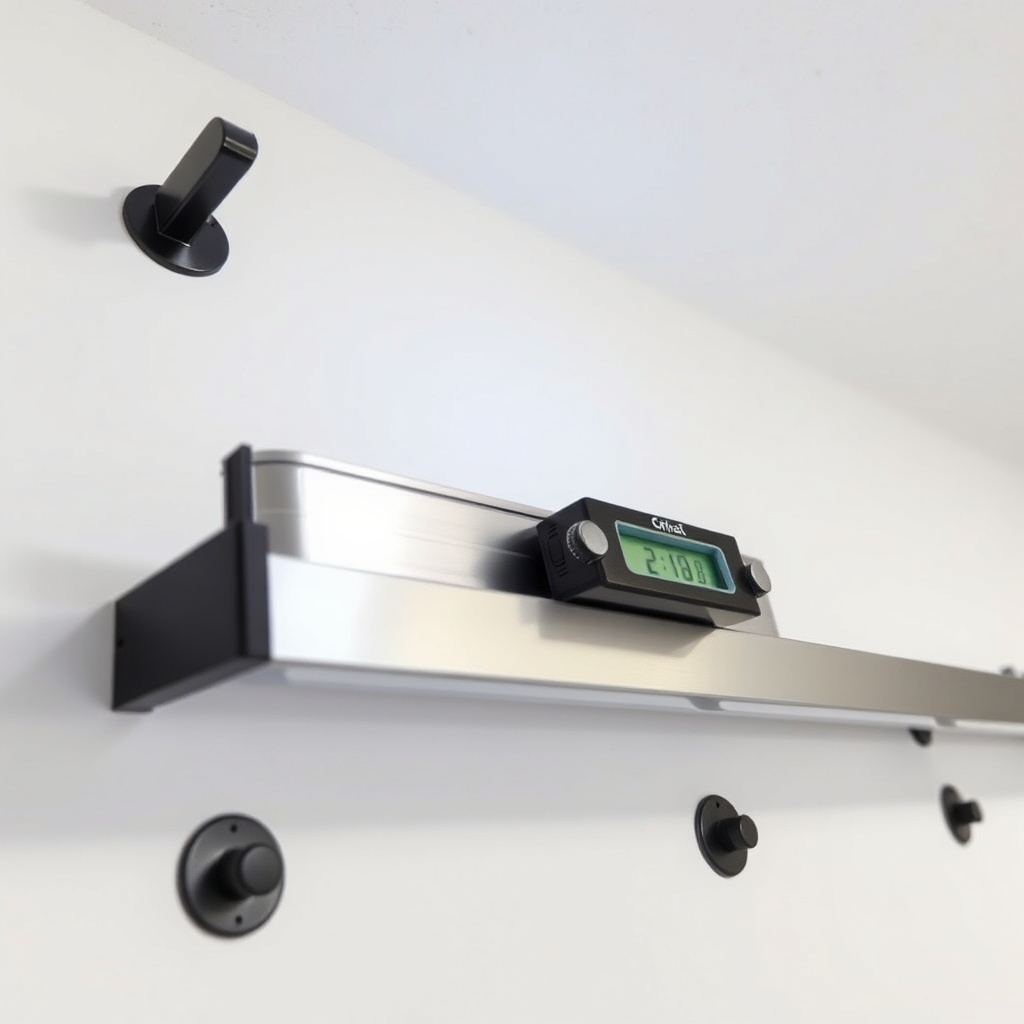

Die Montage der Führungsschiene ist der kritischste Schritt. Zuerst werden die Wandhalterungen gesetzt: alle 40–50 cm bei geraden Strecken, alle 30 cm bei Kurven. Die Halter müssen korrekt ausgerichtet sein – Abweichungen von mehr als 2 mm führen später zu Laufgeräuschen oder Blockierungen. Der Siena 600 nutzt ein patentiertes Klemmprofil, das ohne finale Verschraubung erst einmal ausgerichtet wird.
Nach dem Fixieren der Halter wird die Hauptschiene in den Segmenten eingehängt und verschraubt. Anschließend werden die Kurvenelemente mit Gelenkverbindern angesetzt. Diese sind für Radien von 90° bis 180° ausgelegt. Der Einbau erfolgt stets in einer leichten Steigung (ca. 5°), damit der Schlitten beim Parken nicht ungewollt abrollt. Abschließend wird die Schiene lotrecht und waagerecht nachjustiert – meist mit einem digitalen Neigungsmesser auf 0,1° genau.

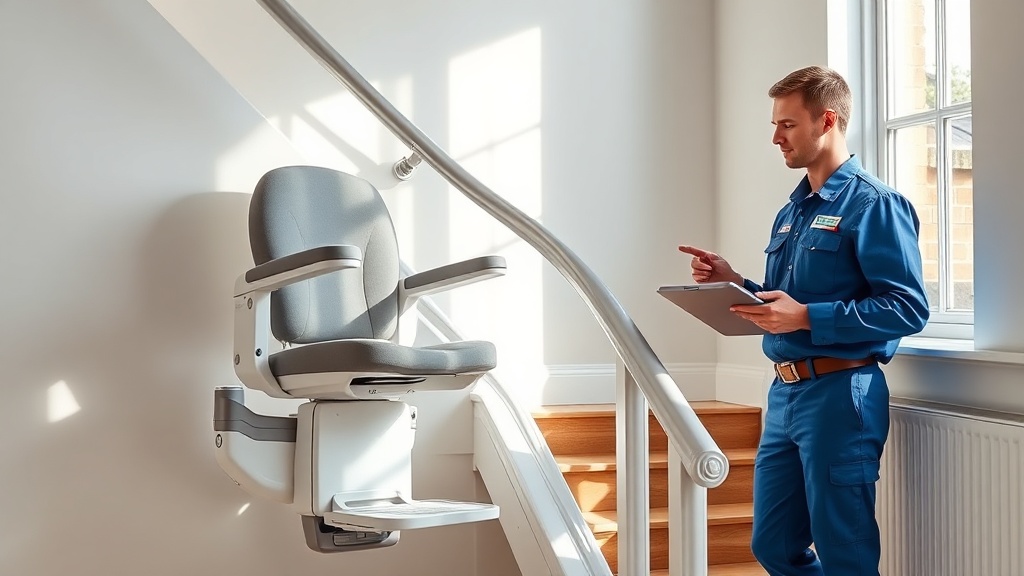

Wie erfolgt der Einbau des Sitzes und der Plattform?
Nach der Schiene wird der Schlitten montiert. Dieser gleitet auf vier Kugellagerrollen und zwei seitlichen Führungsrädern. Der Siena 600 ist wahlweise mit einem Klappsitz oder einer Stehplattform lieferbar – eine Übersicht bietet der Artikel zu Sitz- und Standvarianten. Der Klappsitz ist der häufigste Fall: Er besteht aus einer Aluminiumhalterung und einem gepolsterten Sitzkissen (Breite 48 cm, Sitzhöhe 45 cm).
Die Montage beginnt mit dem Einschieben des Drehgelenks in die Aufnahme am Schlitten. Dann wird der Sitz festgeschraubt (4 Torx-Schrauben). Die Fußplatte wird separat montiert und umklappbar ausgeführt. Bei der Stehplattform entfällt der Sitz, stattdessen wird eine rutschfeste Trittfläche (60 cm × 40 cm) auf den Schlitten geschraubt. Beide Varianten sind mit einer Zwei-Punkt-Halterung gesichert. Die Montagezeit beträgt hier etwa 45 Minuten.
Wie wird die Steuerung und Verkabelung installiert?
Der Siena 600 verfügt über eine zentrale Steuereinheit, die im Motorblock integriert ist. Nach dem Anschluss der Schienen-Kabelverbinder (Buskabel für Sensorik und Motor) wird die 230-V-Versorgung vom nächsten Sicherungskasten via 3-adrigem Kabel (NYM 3×1,5 mm²) gelegt. Der Anschluss erfolgt über einen FI-Schutzschalter mit mindestens 16 A. Zusätzlich wird ein Not-Aus-Schalter in Griffnähe montiert.
Der Lift hat zwei Notrufsysteme: einen kabelgebundenen Notstopp direkt am Sitz und einen drahtlosen SOS-Notrufknopf an der Fernbedienung. Details zu diesen Sicherheitsfeatures finden Sie in der Analyse der Sicherheitsfunktionen am Siena 600. Nach der Verkabelung folgt die Programmierung der Endschalter – diese verhindern ein Überfahren der Endpositionen. Die Steuerung wird auf 12 V Gleichspannung umgewandelt, die der Motor benötigt. Ein integrierter Trafo wandelt die Netzspannung sicher.
Welche Fehler treten bei der Montage häufig auf?
Ein häufiger Fehler ist die falsche Ausrichtung der Wandhalterungen – selbst 3 mm Abweichung führen zu einem lauten Schienenlauf. Ein weiteres Problem: unzureichende Montagetiefe der Dübel im Mauerwerk. Der Siena 600 wiegt je nach Konfiguration zwischen 80 und 120 kg – die Halter müssen fest im festen Mauerwerk sitzen (mindestens 50 mm tief). Auch Elektrik-Fehler wie falsch gepolte Busverbindungen kommen vor. Der Techniker testet daher jede Verbindung mit einem Multimeter (Durchgangsprüfung).
Bei Kurventreppen können bei falscher Segmentsynchronisation Blockaden entstehen – hier hilft eine genaue Vermessung des Kurvenradius vor dem Einbau. Schließlich muss die Plattform oder der Sitz horizontal sein – eine Abweichung von über 2° führt zu Instabilität beim Fahren. Der Siena 600 hat eine werkseitige Justagefunktion, die per Potentiometer am Motorblock nachgeriegelt werden kann.
| Montagefehler | Schweregrad | Folge |
|---|---|---|
| Halter nicht lotrecht (Abweichung >2 mm) | Kritisch – sofortiger Stillstand | Laufgeräusche, Rollenverschleiß, Blockade bei Kurvenfahrt |
| Schraubverbindungen nicht angezogen (Drehmoment <10 Nm) | Achtung – zeitnah überprüfen | Vibration im Betrieb, Lösen der Schiene nach Wochen |
| Endschalter nicht programmiert | Kritisch – Unfallgefahr | Schlitten fährt über das Ende der Schiene, drohender Absturz |
| Kabel nicht in Kabelkanal geführt | Wenig kritisch – aber Hinweis | Stolperfalle, Kabel verschleißt durch Bewegung |
| Schmierfett an Antriebsritzel fehlt | Achtung – bald nachbessern | Ruckartiger Lauf, erhöhter Motorverschleiß |
Was sagen Besitzer zur Montage des Siena 600?
„Der Monteur war insgesamt zwei Tage da – ich fand das erstaunlich schnell. Die Schiene ist kaum zu sehen, weil sie direkt an der Wand anliegt. Allerdings musste eine Stufe für die Verkabelung aufgebohrt werden – das hat etwas Dreck gemacht. Das Team von TK hat alles sauber abgesaugt danach. Der Lift läuft seit einem halben Jahr einwandfrei.“ – Helga M., 72, aus Paderborn.
„Wir haben den Siena 600 für eine Treppe mit zwei 90-Grad-Kurven bestellt. Die Montage dauerte drei Tage, aber das lag auch an der dicken Wand aus Stahlbeton – die Bohrmaschine hatte zu kämpfen. Der Techniker hat den Lift direkt mit dem Handy gekoppelt, damit wir die Fernbedienung per App nutzen können. Sehr zufrieden.“ – Klaus und Ingrid S., 68, aus Ravensburg.
Einige Nutzer bemängeln, dass die Montage etwas lauter ist (Bohrhammer im Wohnraum). Empfehlung: Vorher mit den Monteuren abstimmen, ob die Arbeiten zeitlich planbar sind – oft bieten sich Vormittagstermine an, während man bei einem Spaziergang ist.
Häufig gestellte Fragen (FAQ)
Kann ich den TK Home Solutions Siena 600 selbst einbauen?
Nein, der Lift darf nur von autorisierten Fachkräften montiert werden. Eigeninstallation gefährdet die Garantie und die Betriebserlaubnis. TK Home Solutions bietet einen Montageservice durch zertifizierte Partner an – die Kosten sind meist im Kaufpreis enthalten (ca. 1.500 € bis 2.500 € Zuschlag bei Sondertreppen).
Wie lange dauert die Montage im Durchschnitt?
Bei geraden Treppen etwa 5–8 Stunden (ein Tag). Bei Treppen mit Kurven oder Wendelungen rechnen Sie mit 2–3 Tagen. Der Aufwand steigt mit der Anzahl der Kröpfungen – der Siena 600 verkraftet bis zu 3 Kurven pro Ebene.
Welche Voraussetzungen braucht der Raum für den Einbau?
Sie benötigen einen 230-V-Stromanschluss in der Nähe der Treppe (max. 5 m Kabellänge im Standard). Der Freiraum seitlich der Treppe muss mindestens 20 cm betragen, bei Stehplattform 30 cm. Der Boden muss stabil sein – tragfähig für eine Punktbelastung von 200 kg am Schienenfuß.
Entstehen bei der Montage Schäden an der Wand?
Es werden Löcher für die Wandhalter gebohrt (Durchmesser 8 mm, Tiefe 60 mm). Diese können nach einem eventuellen Rückbau mit Spachtelmasse verschlossen werden. Bei Fliesen- oder Natursteinwänden wird vorab ein Bohrlochtest gemacht. In Altbauten kann es zu Rissbildungen kommen – daher wird vor Montage eine Bestandsaufnahme fotografisch dokumentiert.
Gibt es alternative Montagearten für beengte Platzverhältnisse?
Ja, der Siena 600 kann auch mit einer schmalen Schiene (50 mm breit statt 65 mm) geordert werden – dann mit einem anderen Trägersystem. Diese Variante ist aber seltener und verlängert die Montagezeit um einen Tag. Auch eine Freitragende Montage (ohne Wandhalter) ist in Ausnahmefällen möglich, erfordert aber eine Stahlstützenkonstruktion, die den Boden und die Decke verbindet.
Kann die Steuerung nach der Montage nachjustiert werden?
Ja, der Bedienkomfort lässt sich nachträglich anpassen. Der Techniker kann die Geschwindigkeit via Software auf 0,15–0,25 m/s einstellen. Zudem lässt sich die Empfindlichkeit der Hinderniserkennung ändern – Standard ist eine Auslöseschwelle von 10 N (Newton). Die Fernbedienung kann auch später nachbestellt und angelegt werden (ca. 150 € pro Stück).
